1. 개요
Lenovo System x3550 M5 서버는
LSI / Avago 기반 MegaRAID 컨트롤러를 사용하며,
Windows Server 환경에서는 MegaRAID Storage Manager(MSM) 설치를 통해 RAID 구성 및 관리를 수행한다.
이 글에서는 다음 내용을 순서대로 정리한다.
- MegaRAID 설치 파일 다운로드
- Windows Server에 MegaRAID 설치
- RAID 구성 (RAID 5 기준)
- RAID 삭제 방법
- 장애 디스크 교체 및 Rebuild 절차
2. MegaRAID 설치 파일 다운로드
2.1 Lenovo Support Center 접속
아래 사이트 접속:
https://datacentersupport.lenovo.com/kr/ko/
2.2 서버 모델 선택
- 검색창에 x3550 M5 입력
- 서버 전면에 표기된 Machine Type 기준으로 정확한 모델 선택
- 드라이버 및 소프트웨어 메뉴 진입

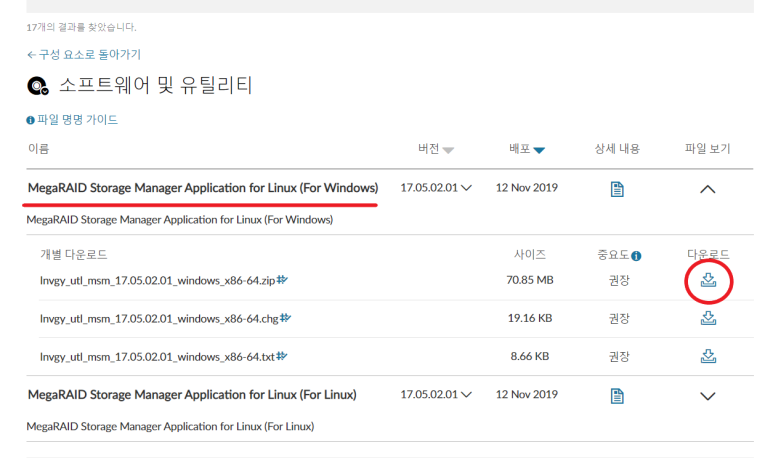

2.3 MegaRAID 패키지 다운로드
- 카테고리: 소프트웨어 및 유틸리티
- 검색어: MegaRAID
- Windows용 MegaRAID zip 파일 다운로드
⚠️ OS 버전(Windows Server 2016/2019 등)과
컨트롤러 호환 여부 반드시 확인
3. 설치 파일 실행

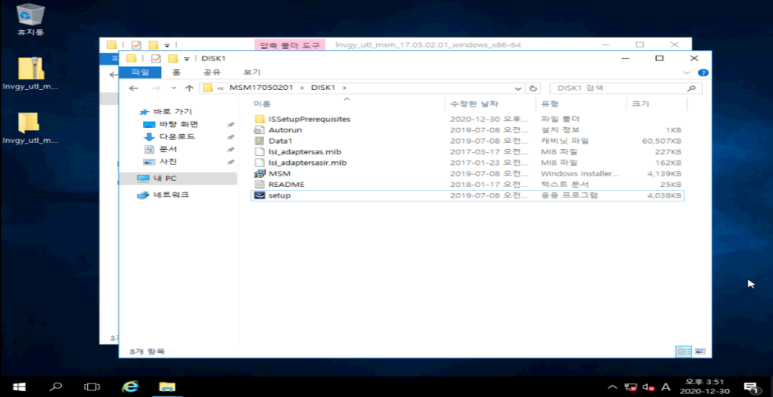

- 다운로드한 .zip 파일을 서버로 복사
- 압축 해제 후 setup.exe 실행

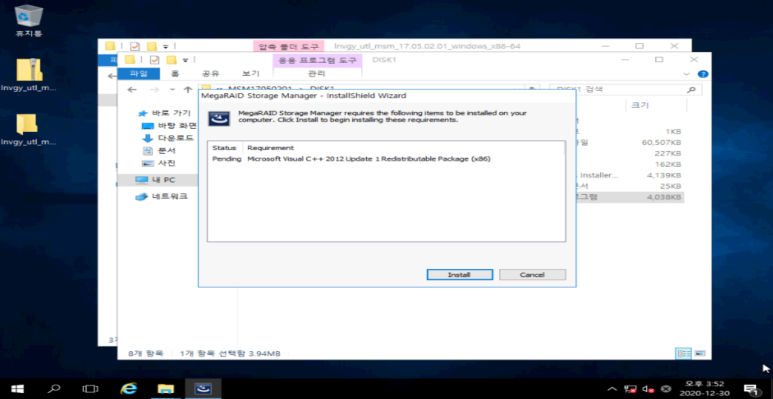

- 설치 마법사 시작 → Next

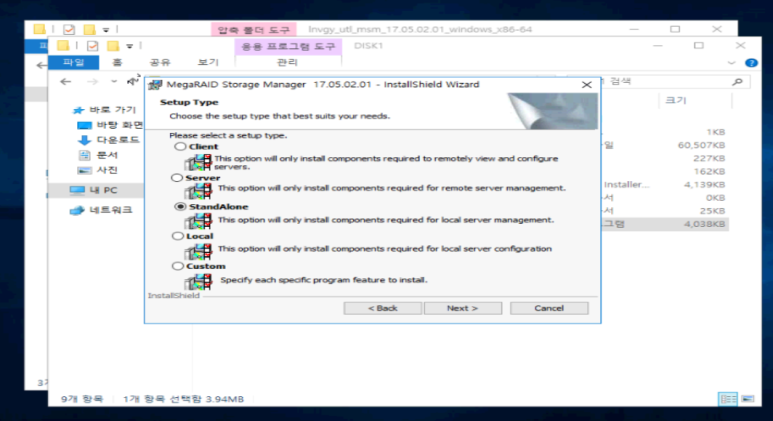

3.2 설치 옵션 선택 (중요)
- License 동의 → Next
- 설치 경로: 기본값 권장

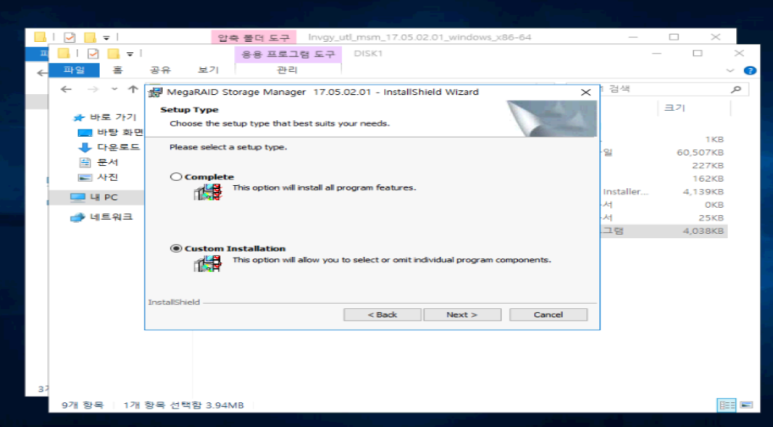

- 설치 타입:
- Custom
- Standalone 선택
❗ Standalone은 단일 서버 관리에 적합
중앙 관리(ServerView 등) 환경이 아니라면 이 선택이 정답

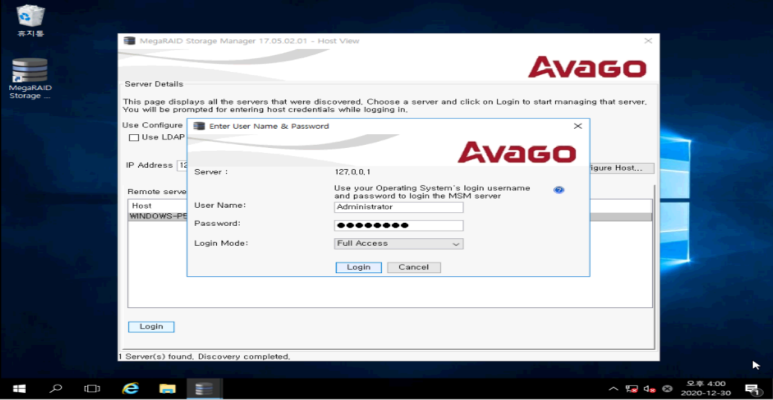

4. RAID 상태 확인
4.1 기본 상태 확인

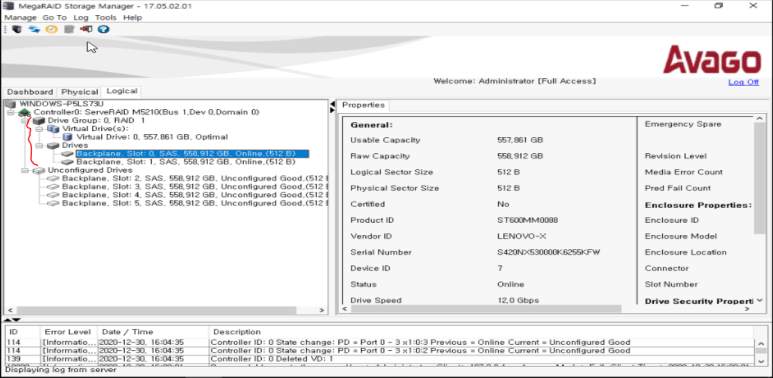

MegaRAID 실행 후 Logical 탭에서 확인하면 보통 다음과 같은 상태다.
- RAID1 : OS 설치 디스크
- 나머지 디스크 : Unconfigured (RAID 미구성)
👉 이 상태에서 추가 RAID 구성을 진행한다.
Logical 탭에서 확인해보면
레이드1에 OS가 설치됐고
나머지 4개 디스크는 유휴 상태(레이드 설정 없는 상태)
5. RAID 5 구성 방법 (예시)

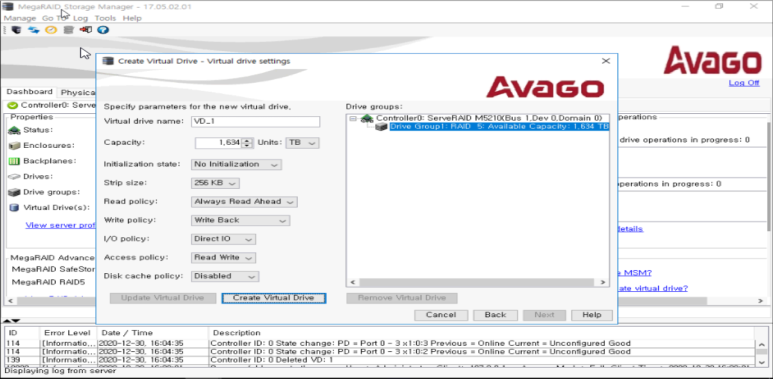

5.1 RAID 생성 절차

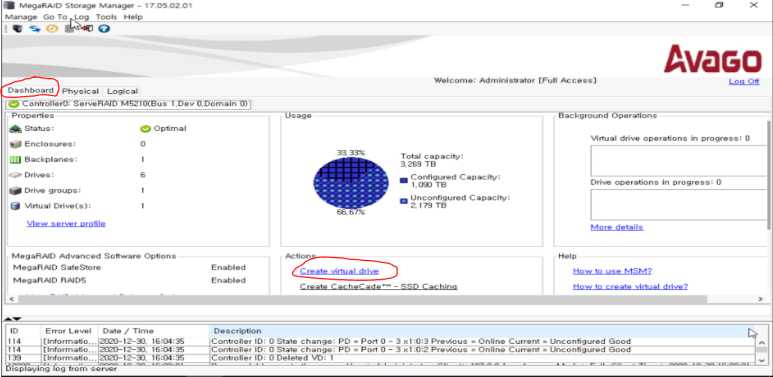

- Dashboard 탭
- 하단 Create Virtual Drive 클릭

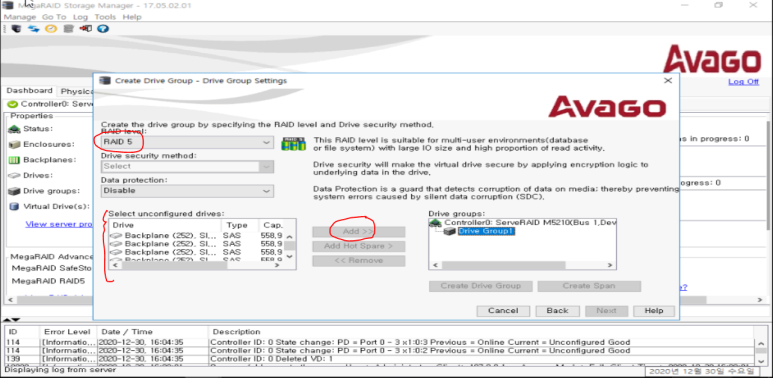

- RAID Level: RAID 5
- 사용 디스크 4개 선택 → Add

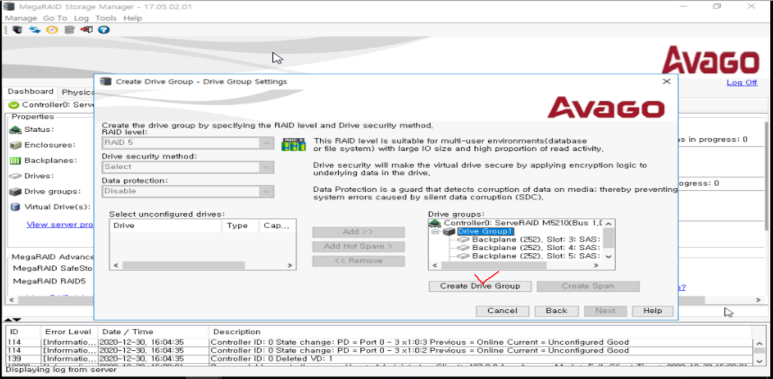

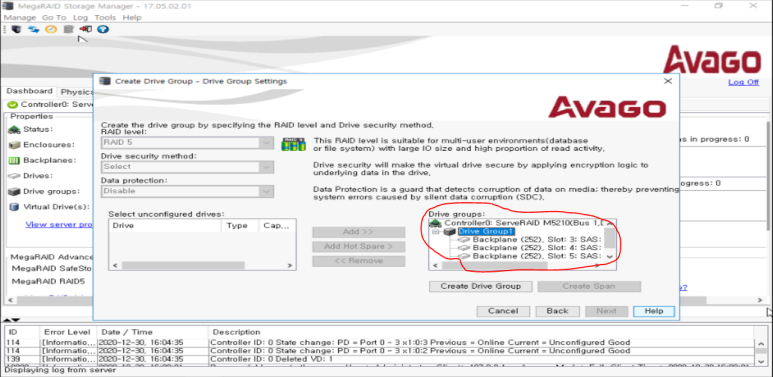

- Create Drive Group 클릭
- Next 활성화 → Next
- 설정 확인 후 Create Virtual Drive

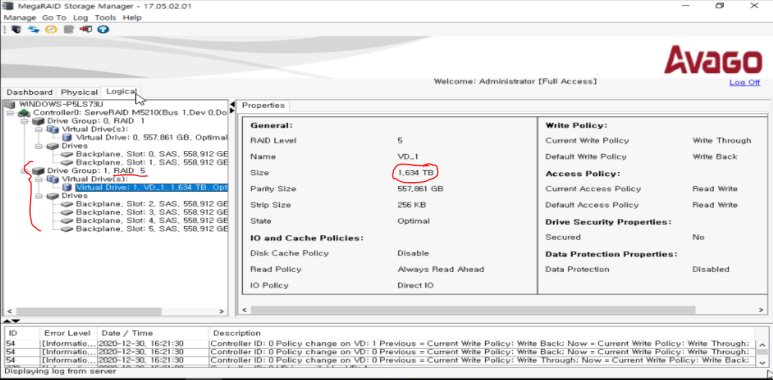

레이드 생성 후 Logical Tab 에서 레이드5가 보이는지 확인한다

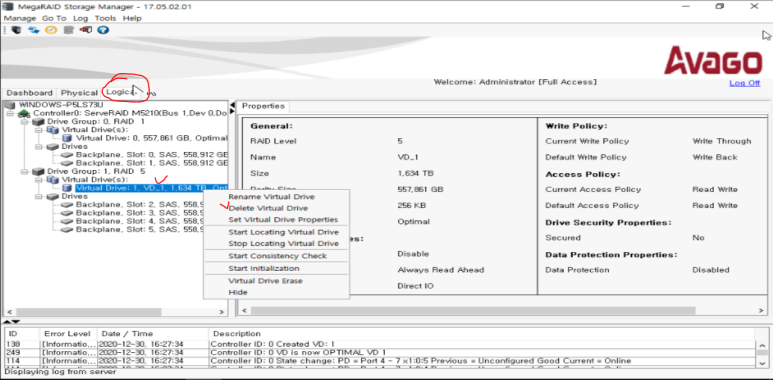

레이드 설정 제거 방법
레이드 설정 제거
> Logical 탭
> 레이드 설정 제거할 Virtual Drive 에서 마우스 오른쪽 클릭
> Delete Virtual Drive
> 끝

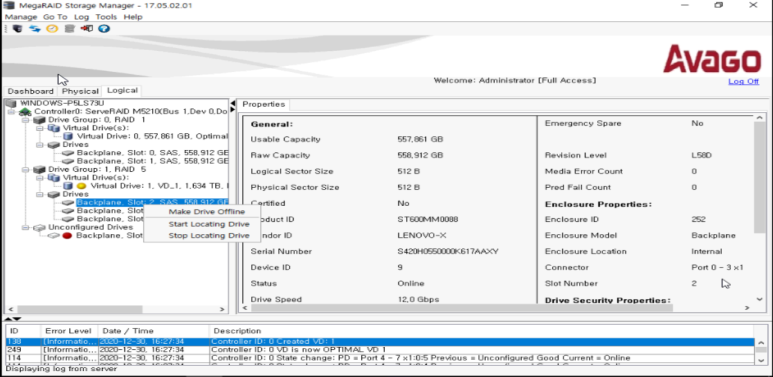

장애(Fault) 디스크 교체 절차 (실무 핵심)
>Fault 디스크에서 마우스 오른쪽 클릭 후
> Make Drive Offline
> Offline으로 빠지면 그 때 새 디스크로 교체
ault Disk 교체 시 새 디스크가 아니라
레이드 정보가 남아있는 디스크일 경우

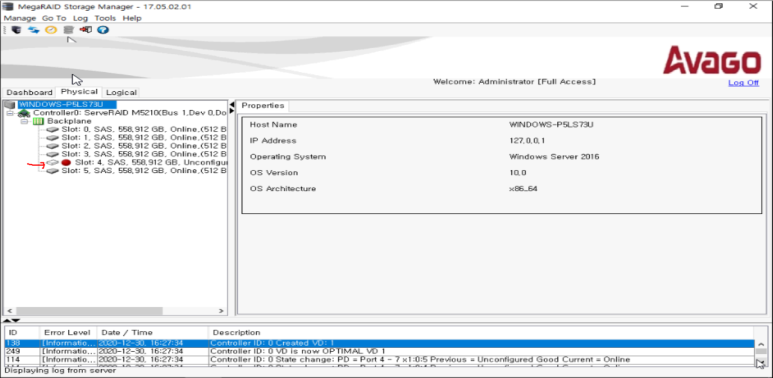

예시로 4번 Slot 디스크 폴트나서
레이드 정보가 남아있는 디스크를 꽂을 경우

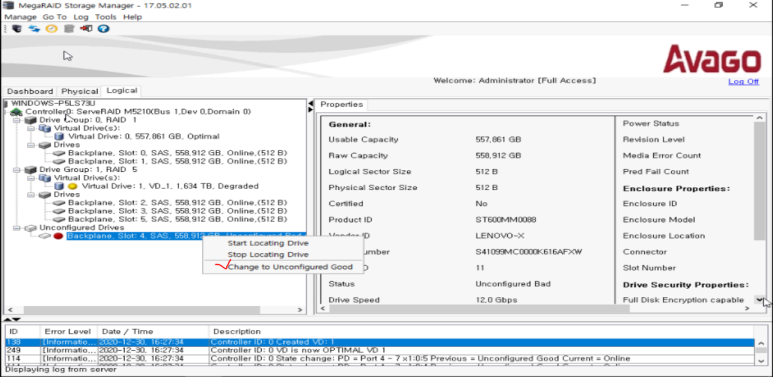

아래 캡쳐와 같이 Unconfigured Bad 상태가 된다.
> Change to Unconfigured Good으로 바꿔줌

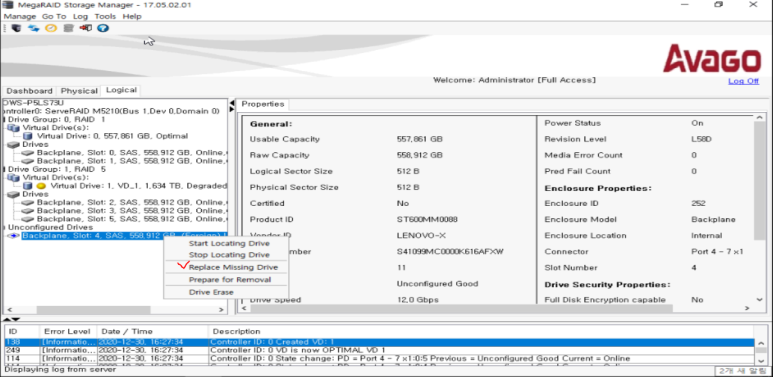

> Replace Missing Drive

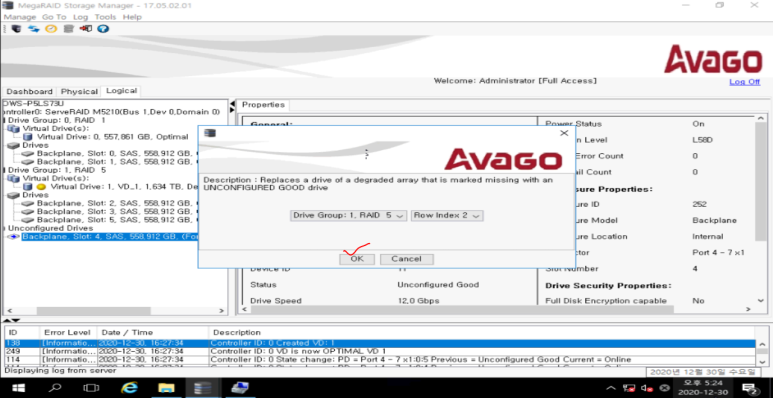

폴트 디스크가 있던 자리인 레이드5로

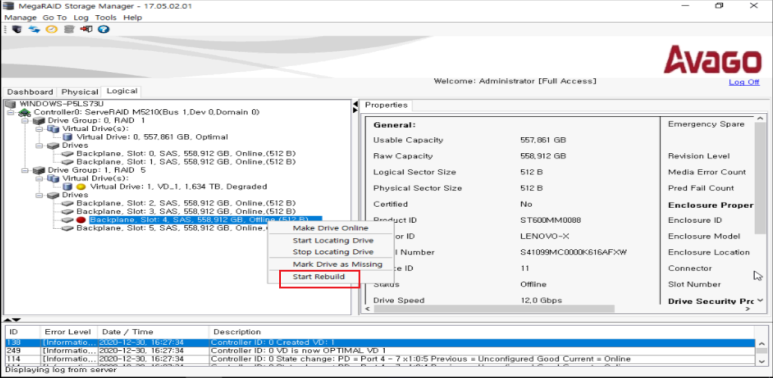

> Start Rebuild

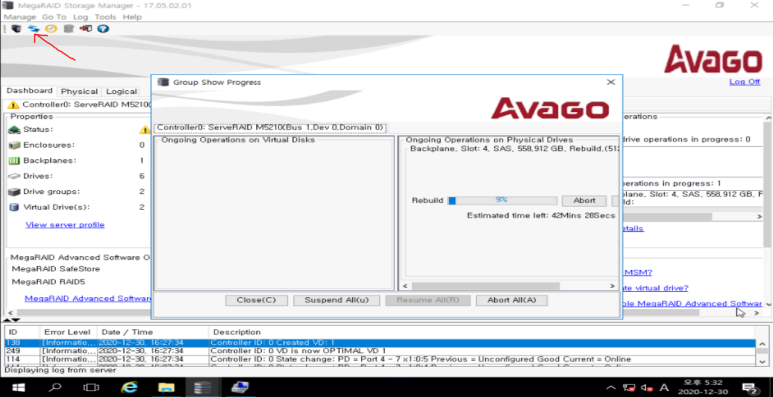

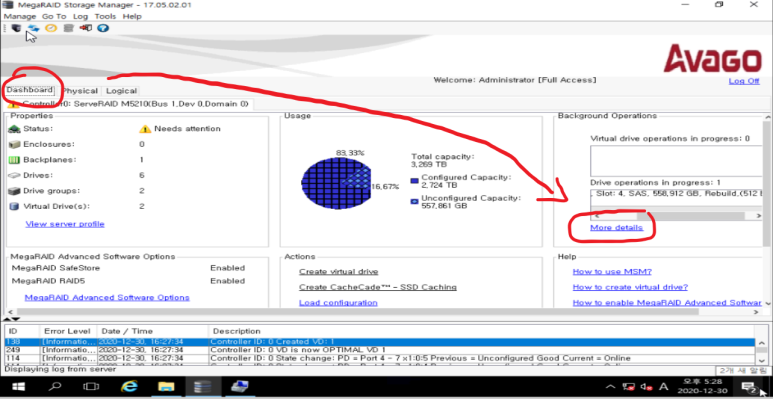

리빌딩 상태 확인하기
> Dashboard
> More details
한 번씩 좌측 상단에 Refresh를 클릭해주면서 진행 상황 확인
리빌딩이 몇 분남았는지도 나온다.
끝
